미진정공은 대한민국을 대표하는 Form Work System 기업으로서
일반갱폼에서 단열갱폼, 발열갱폼에 이르기까지 뛰어난 기술력과 노하우를 바탕으로
보다 안전하고, 완벽한 시공을 위한 최적의 솔루션을 제공하고 있습니다.

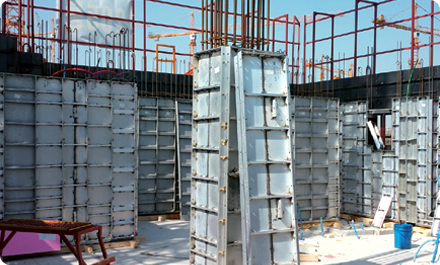

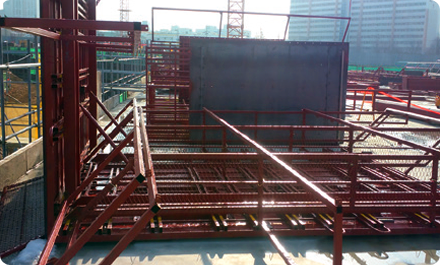

일반갱폼
미진정공은 스틸자재 및 조립 품질 확보를 통해
보다 안전하고 경제적인 갱폼을 만들기 위해 노력하고 있습니다.
갱폼이란? about gang form
갱폼(Gang Form)은 사용할 때마다 작은 부재(部材)의 조립과 분해를 반복하지 않으며, 대형화·단순화하여 한 번에 설치하고 해체하는 거푸집을 말합니다.
주로 고층 아파트와 같이 평면상 상·하부가 동일한 단면 구조물에서 외부 벽체 거푸집과 발판용 케이지를 일체로 하여 제작합니다.
케이지(Cage)란 갱폼의 외부 벽체 거푸집 부분을 제외한 부분으로서, 거푸집의 설치 및 해체작업, 후속 미장 및 견출작업 등을 안전하게 수행할 수 있도록 설치한 작업발판, 안전난간을 말합니다.

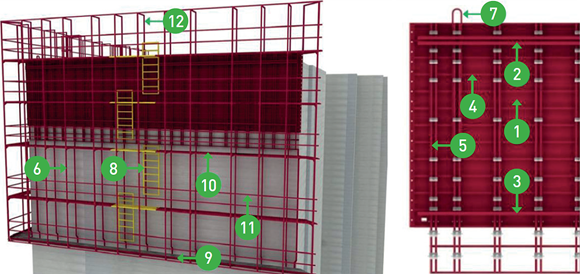

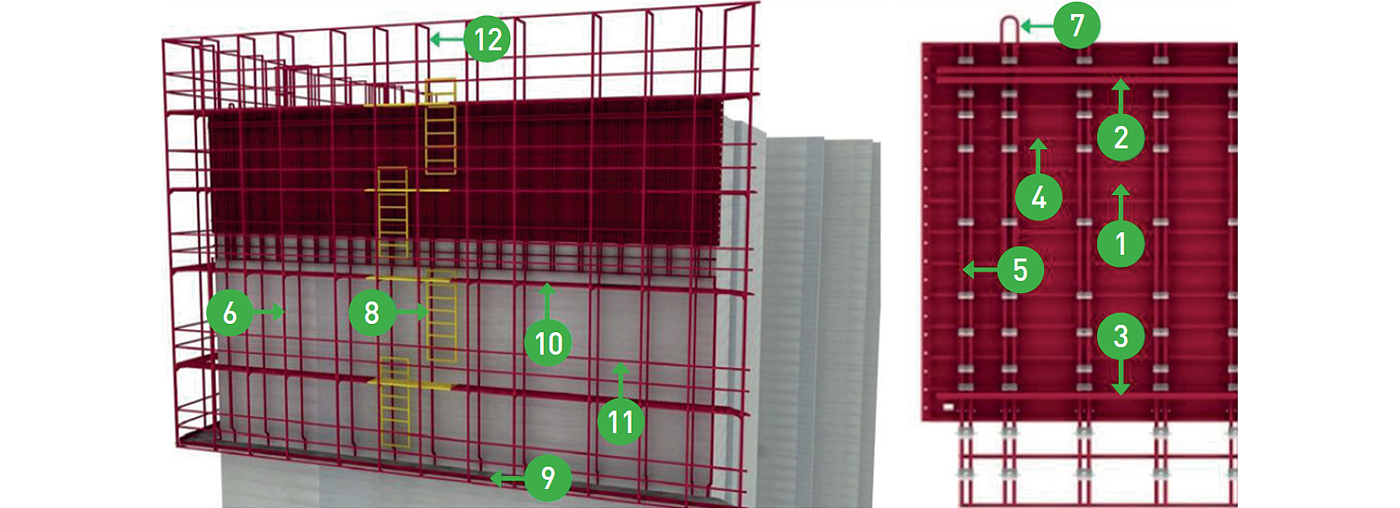

구성요소 component
1Panel
2수평보강재(상부)
3수평보강재(하부)
4수평재
5수직재
6작업용 Cage
7인양고리
8안전사다리
9Toe Board
10작업 발판
11안전 Hand Rail
12동절기 보양용 Cage
조립 및 설치 공정도 Process chart
-

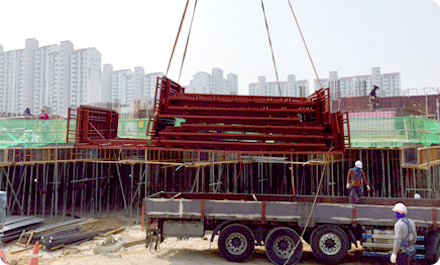

갱폼 하차
-

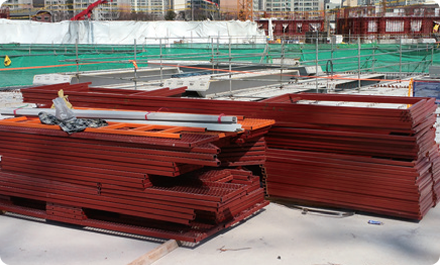

작업대, 발판 하차
-
갱폼, 작업대, 발판 조립
-

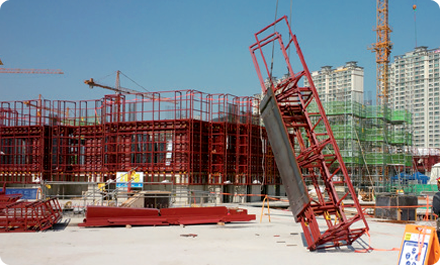

갱폼 인양
-
갱폼 셋팅
-

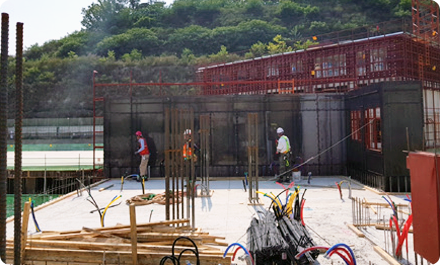

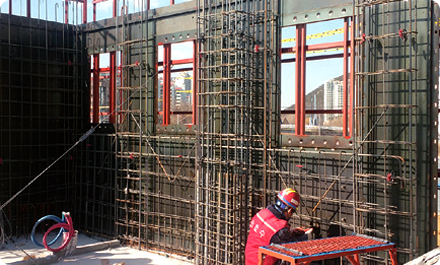

철근 배근
-
내부폼 셋팅
-

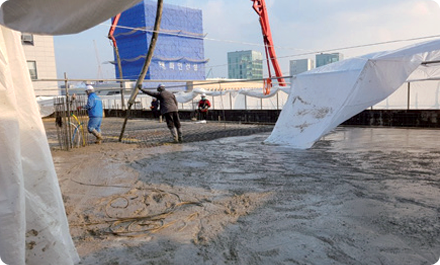

콘크리트 타설
-
갱폼 인양
-
갱폼 셋팅
-
하부작업대 조립
-
분진망 설치

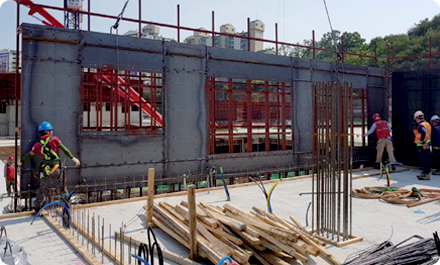

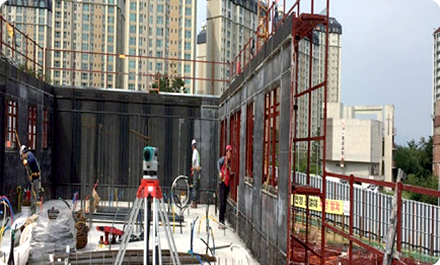

단열갱폼
사계절 기후변화에 대응하여 단열/보온기능을 가진 외벽거푸집(Safety Gang Form System)과
부속자재를 활용한 콘크리트 단열/보온양생 시스템입니다.

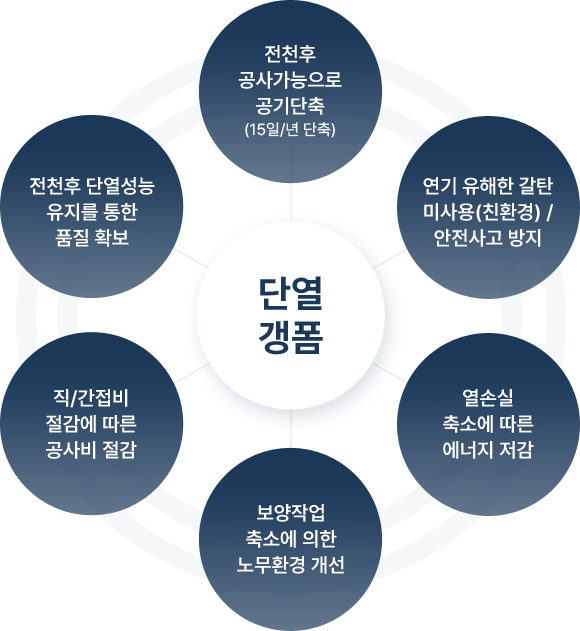

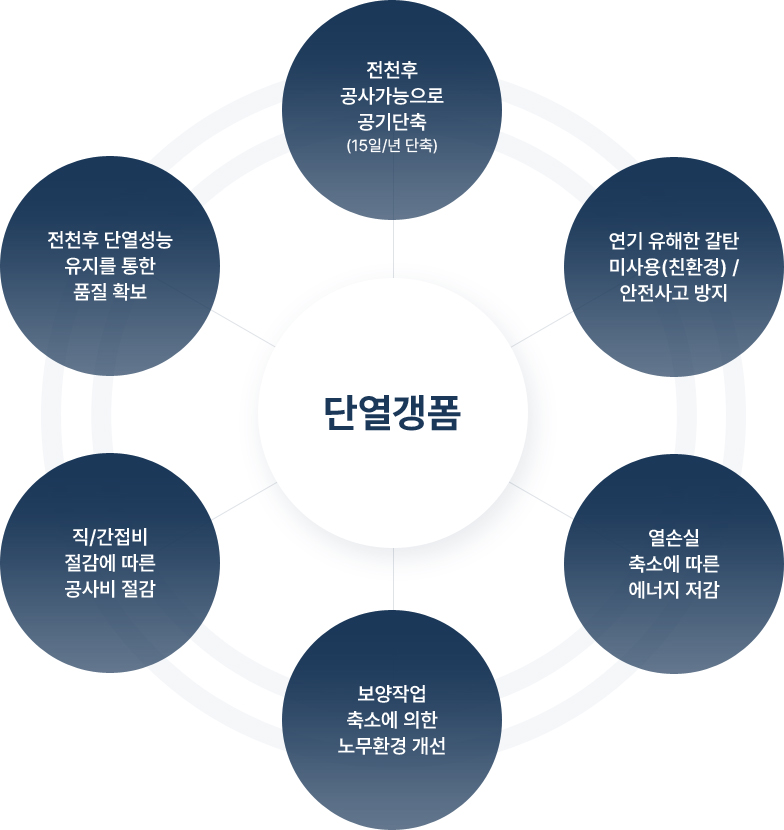

단열갱폼 특징 BEST 7 best features 7
-
01
한중/서중
콘크리트
보온단열양생 실현 -
02
품질관리
외기 침투 및 *열교현상 방지로
균질 양생 실현 -
03
환경시공
연료 사용량 감소
(기존 천막보온 가열양생의
약 50% 감소) -
04
안전시공
야간 난방 작업 금지에 따른
난방작업자 안전사고 방지 -
05
공기단축성
간절기 포함
사계절 양생시스템 -
06
시공성
현장노무 및 시공관리 요소의 축소
(단열갱폼 공장생산) -
07
양생관리
무선계측시스템을 활용한
콘크리트 양생상황 추적
*열교현상 : 실내의 따뜻한 공기나 열기가 건물 구조체를 타고나가는 현상
기존 공법과의 비교 Comparison with existing

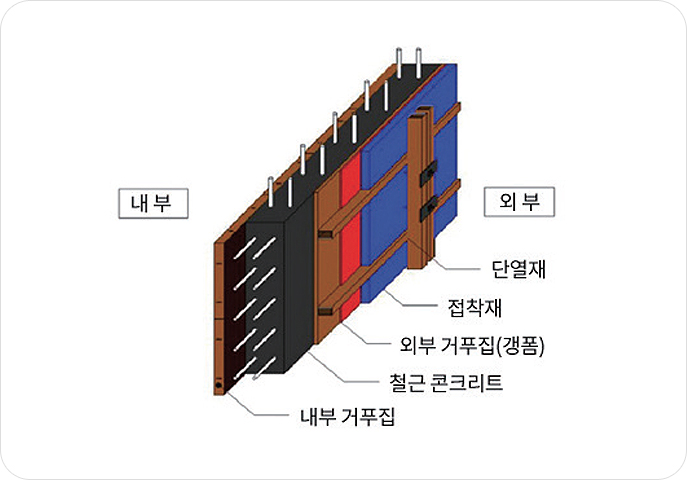

단열갱폼 보온공법 Thermal insulation method
외벽용 갱폼을 단열거푸집으로 제작하고 이를 콘크리트 보온/단열 양생에 활용하는 공법
단열보온양생 방음 / 보양창호 soundproof windows
· 공사 소음방지 및 동절기 콘크리트 보온양생용
· 시공성 및 원가절감 : 1회 시공으로 계속 사용

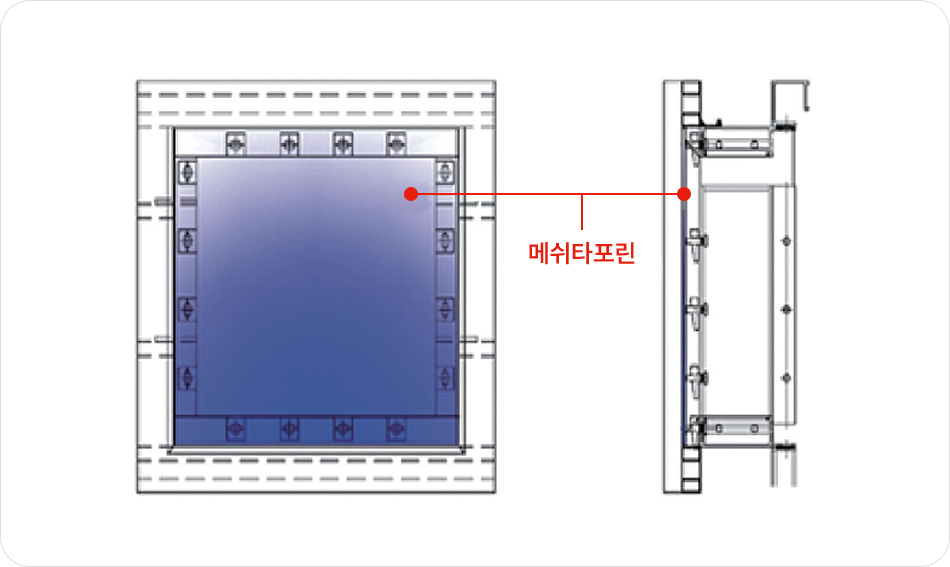

방음/보양창호 입면 및 단면도
작업통로

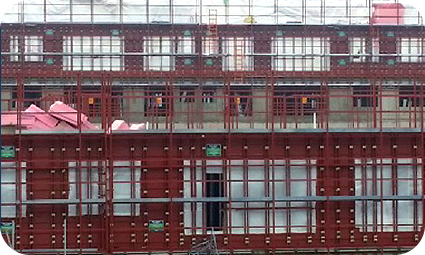

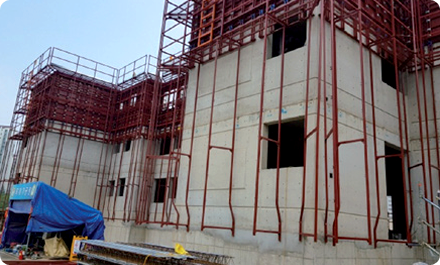

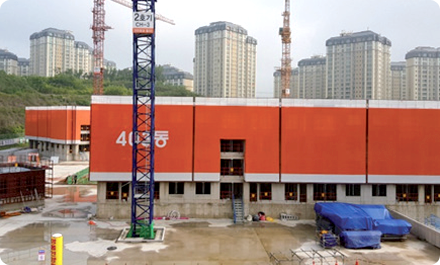

외부 전경사진

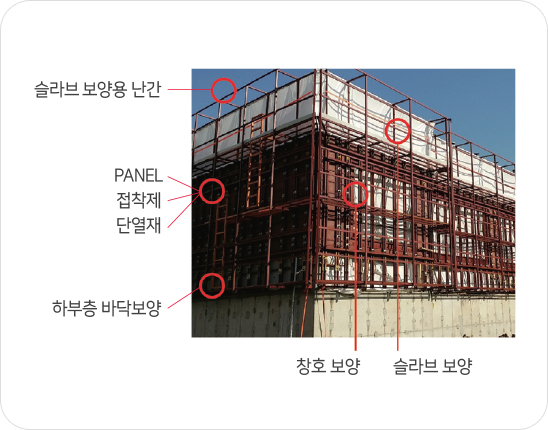

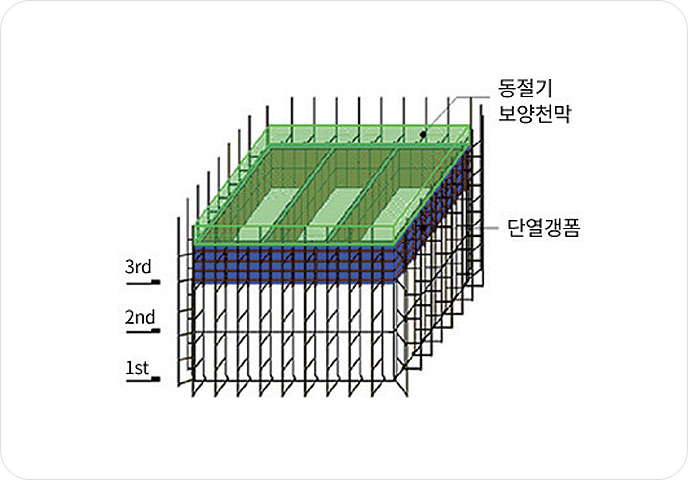

동절기보양 개념도 / 사진 conceptual map & photo

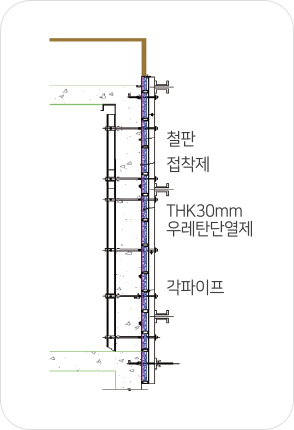

보양 단면도
외측부분 단면도

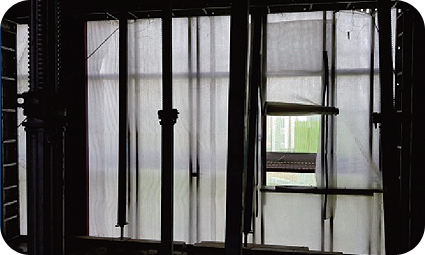

창호 및 슬라브 보양 전경
발열갱폼
단열갱폼 내부에 열선 설치로 최적 양생온도를 유지하고,
동절기 급열비 절감효과 및 안전사고(갈탄 가스 질식)를 예방할 수 있습니다.
발열갱폼 특징 features
• 콘크리트 타설 후 익일 거푸집 탈형 및 후속작업 실시
• 동절기 급열비 절감 및 안정적인 공기 관리
• 안전사고(갈탄 가스 질식) 예방
• 외기온도 영향 최소화

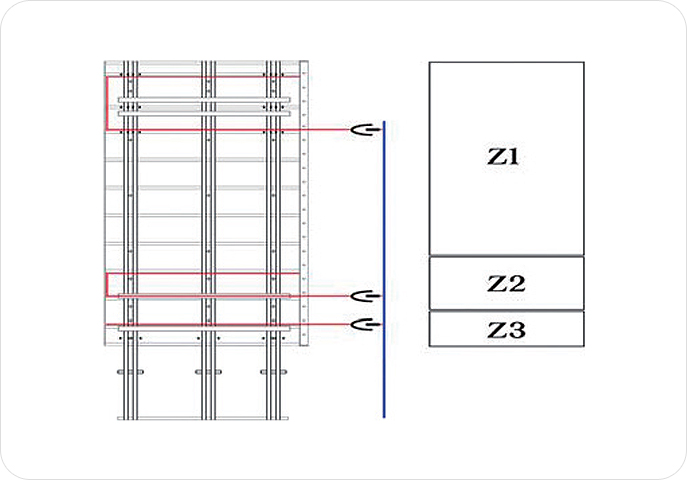

Zone 별 열선설치도

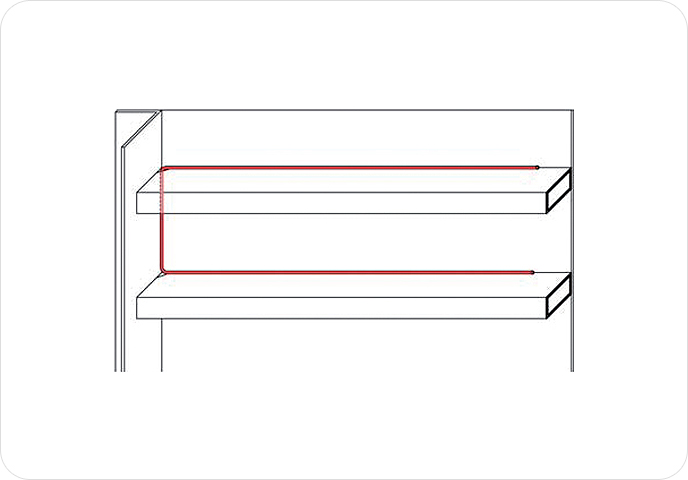

열선 설치 개념도
제작 공정도 Process chart
-

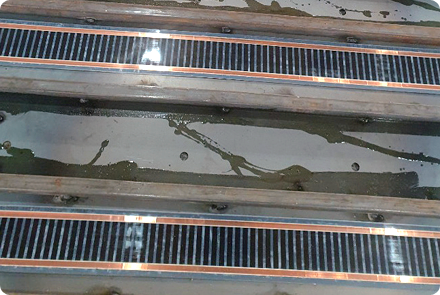

철판가공, 수평파이프 설치 / 열선부착
-

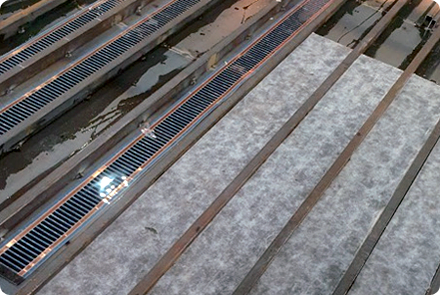

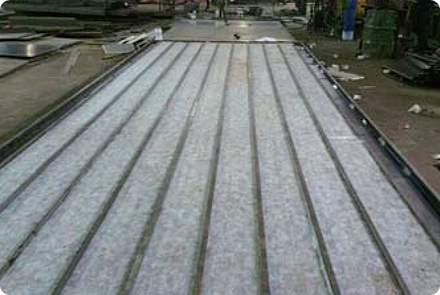

단열재 부착
-
단열재 부착 및 밀실 보강
-
수직보강재 부착 / 쇄기 설치
-

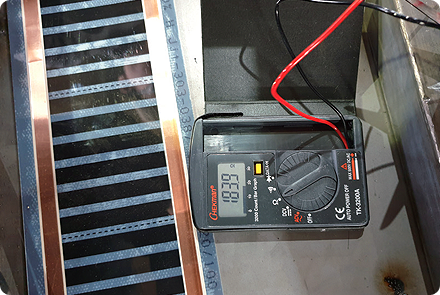

전압테스트
-

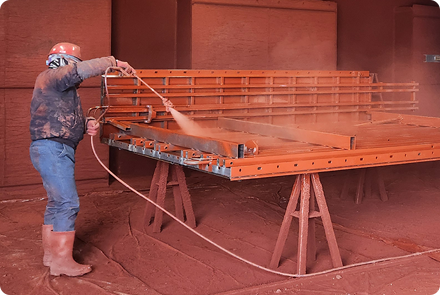

도장
